Nadproża typu L-19 System eos Stropex

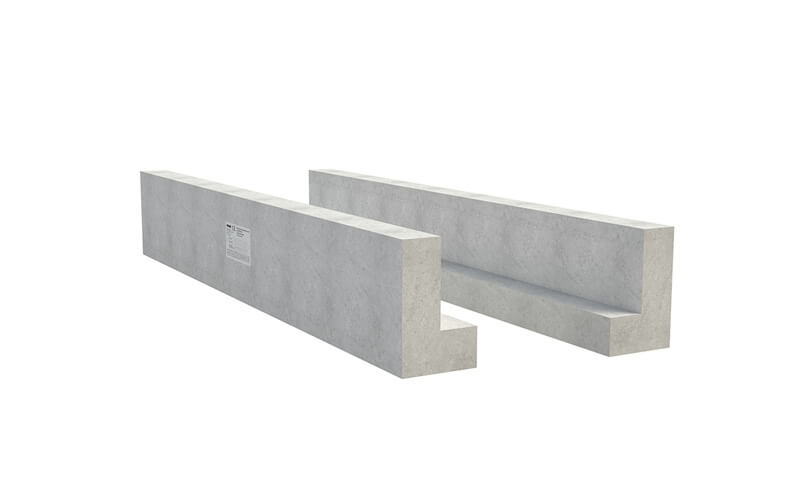

Belki żelbetowe, prefabrykowane w kształcie litery „L” ze stopką dolną o szerokości 120 mm w wymiarach skoordynowanych modularnie wg NP/B-02352, NP/B-02355, służące do konstruowania nadproży nad otworami okiennymi i drzwiowymi.

Wymiary szerokości otworów drzwiowych w świetle ościeżnicy wg aktualnych wymiarów stolarki okiennej i drzwiowej stosowanych w budownictwie powszechnym i mieszkaniowym:

  • drzwi jednoskrzydłowe: 710, 810, 910, 1010, 1110 mm
  • drzwi dwuskrzydłowe: 1310 i 1510 mm
  • okna zespolone w budownictwie powszechnym: 610, 910, 1210, 1510, 1810, 2110, 2410 i 2710 mm
  • okna podawcze i naświetla: 610, 710, 810, 910, 1210, 1410, 1510, 1710, 2700, 3000, 3300, 3600 mm

Dla otworów o szerokości 610 i 710 mm w świetle ościeży nie projektuje się specjalnego nadproża ze względu na małą rozpiętość nadającą się do tradycyjnego przesklepienia. Przy dużych szerokościach otworów okiennych filary międzyokienne i nadproża wykonywane są w wylewanej konstrukcji żelbetowej lub z prefabrykatów żelbetowych specjalnie dla tego budownictwa projektowanych i wykonywanych. Oparcie projektowanych nadproży na podporach wynosi 140 mm, przy minimalnym oparciu dopuszczalnie wynoszącym 90 mm.
* odpowiadając na indywidualne projekty-zamówienia firma nasza produkuje nadproża pow. 2710 mm;
Układ belek nad otworami w ścianach wewnętrznych
Nad otworami w ścianach wewnętrznych układ belek typu „L19” w nadprożu niezależnie od grubości ściany jest następujący:
1. belki skrajne układa się dolną półką do środka, w celu otrzymania równej płaszczyzny ściany i uniknięcia dodatkowego oblicowania;
2. w ścianach grubszych od 19 cm pozostałe belki zestawia się parami, środkami do siebie.

Informacje dodatkowe

L Długości Nadproża L-19 [m]
0,90-3,60
S Szerokość podstawy [mm]
120
S1 Szerokość ściany [mm]
60
H Wysokość całkowita [mm]
190
H1 Wysokość podstawy [mm]
60
